Configurations Daikin HomeControls

Daikin Home Controls (DHC) est l’ensemble d’accessoires sans fil qui apporte à votre pompe à chaleur Daikin Altherma une régulation à la demande, pièce par pièce, du chauffage et, si l’unité le permet, du rafraîchissement. Il répond au décret thermostat n° 2023-444 du 7 juin 2023 (obligation au 1^er janvier 2027). Les 8 configurations ci-dessous sont celles du guide d’application Daikin : schéma, légende et matériel nécessaire.

Quel boîtier relie l’Altherma aux accessoires DHC ?

Zone unique

1. Zone unique, chauffage seul — radiateurs

Chaque radiateur reçoit un thermostat de radiateur DHC. Le thermostat d’ambiance est optionnel : il améliore le confort en mesurant la température là où vous le placez, et le thermostat de radiateur suit alors sa mesure.

• aDaikin Altherma
• bDemande du radiateur
• cBoîtier de base IO Box DHC
• dDHC Access Point
• e(Optionnel) Thermostat d’ambiance DHC — 1 ou — 2
• fThermostat de radiateur DHC

Pack prêt à commander : Pack thermostats connectés — 4, 6, 8 ou 10 radiateurs — tous les accessoires de cette configuration en un seul article, taille au choix dans « Options disponibles ».

2. Zone unique, chauffage seul — plancher chauffant

Pour cette application, vous devez disposer d’un thermostat d’ambiance DHC (1 ou 2) par pièce que vous souhaitez réguler. Le dispositif de régulation du chauffage au sol commande les servomoteurs du collecteur, jusqu’à 6 zones (9 actionneurs).

• aDaikin Altherma
• bDemande du radiateur
• cBoîtier de base IO Box DHC
• dDHC Access Point
• eThermostat d’ambiance DHC — 1 ou — 2
• fDispositif de régulation du chauffage au sol DHC — 6 zones
• gCollecteur
• hChauffage au sol

Pack prêt à commander : Pack thermostats connectés — plancher chauffant 3 à 6 zones — tous les accessoires de cette configuration en un seul article, taille au choix dans « Options disponibles ».

3. Zone unique, chauffage et rafraîchissement — plancher chauffant

Unité Daikin Altherma réversible : le DHC Multi IO Box remplace le boîtier de base. Un thermostat d’ambiance DHC (1 ou 2) par pièce régulée est obligatoire. La commutation chauffage/rafraîchissement se fait sur l’unité ou dans l’application ONECTA, jamais depuis les accessoires DHC.

• aDaikin Altherma
• bDemande de chauffage au sol
• cChauffage/rafraîchissement
• dRelais
• eDHC Multi IO Box
• fDHC Access Point
• gThermostat d’ambiance DHC — 1 ou — 2
• hDispositif de régulation du chauffage au sol DHC — 6 zones
• iCollecteur
• jChauffage au sol

Pack prêt à commander : Pack thermostats connectés — plancher chauffant réversible 3 à 6 zones — tous les accessoires de cette configuration en un seul article, taille au choix dans « Options disponibles ».

4. De zone unique à zone double — radiateurs sur deux niveaux

Une unité à zone unique peut gérer deux zones grâce à une vanne d’arrêt supplémentaire. Les radiateurs du rez-de-chaussée sont pilotés par l’Interface Confort Humain (BRC1HHDA), ceux de l’étage par les accessoires DHC. Si l’interface demande du chauffage, la vanne s’ouvre et les deux boucles sont alimentées ; sinon la vanne reste fermée et seul le circuit de l’étage reçoit de l’eau chaude, à la demande des accessoires DHC. Le signal X2M de l’unité qui commande la vanne est indiqué dans le guide installateur de votre Altherma.

• aDaikin Altherma
• bP1/P2
• cInterface Confort Humain (BRC1HHDA)
• dDemande du thermostat d’ambiance externe
• eBoîtier de base IO Box DHC
• fDHC Access Point
• gThermostat d’ambiance DHC
• hRadiateur
• iVanne d’arrêt (normalement fermée ou ouverte selon configuration)
• jThermostat de radiateur DHC

Bizone

5. Bizone, chauffage seul — plancher chauffant et radiateurs

Un thermostat d’ambiance DHC (1 ou 2) par pièce à réguler est obligatoire. Dans une pièce équipée d’un thermostat de radiateur DHC, le thermostat d’ambiance devient optionnel.

• aDaikin Altherma
• bDemande de chauffage au sol
• cDemande du radiateur
• dBoîtier de base IO Box DHC
• eDHC Access Point
• fThermostat d’ambiance DHC — 1 ou — 2
• gDispositif de régulation du chauffage au sol DHC — 6 zones
• hCollecteur
• iThermostat de radiateur DHC
• jChauffage au sol

Pack prêt à commander : Pack thermostats connectés — plancher chauffant + radiateurs — tous les accessoires de cette configuration en un seul article, taille au choix dans « Options disponibles ».

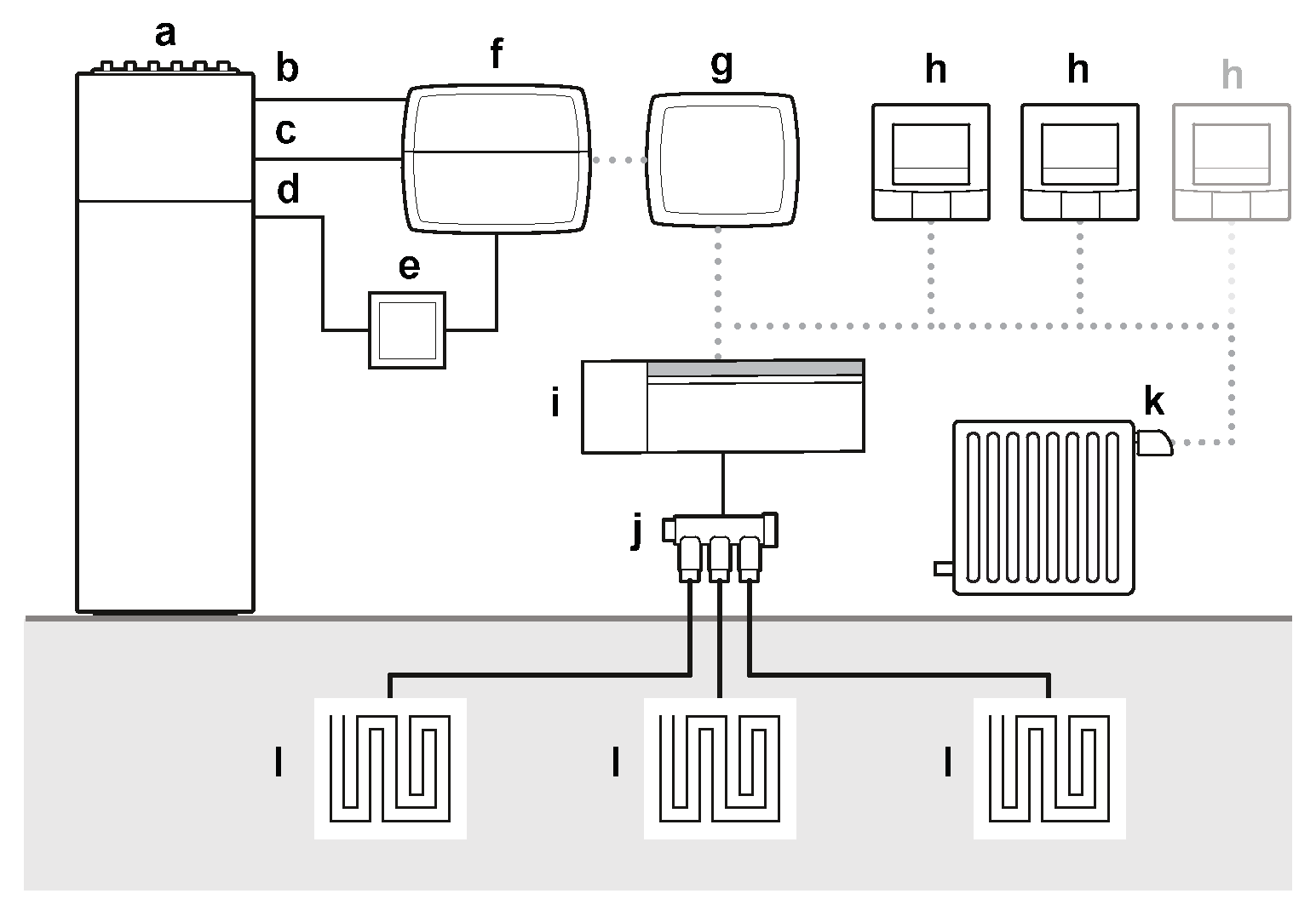

6. Bizone, chauffage et rafraîchissement

Avec le DHC Multi IO Box, la zone principale (plancher chauffant ou convecteurs) assure chauffage et rafraîchissement. La zone supplémentaire ne peut recevoir que des thermostats de radiateur DHC : elle n’est pas rafraîchie.

• aDaikin Altherma
• bDemande de chauffage au sol
• cDemande du radiateur
• dChauffage/rafraîchissement
• eRelais
• fDHC Multi IO Box
• gDHC Access Point
• hThermostat d’ambiance DHC — 1 ou — 2
• iDispositif de régulation du chauffage au sol DHC — 6 zones
• jCollecteur
• kThermostat de radiateur DHC
• lChauffage au sol

7. Bizone, chauffage seul avec Interface Confort Humain

L’Interface Confort Humain (BRC1HHDA, Madoka chauffage) contrôle la zone principale avec plancher chauffant ; les radiateurs de la seconde zone sont régulés par les accessoires DHC.

• aDaikin Altherma
• bP1/P2
• cInterface Confort Humain (BRC1HHDA)
• dDemande du radiateur
• eBoîtier de base IO Box DHC
• fDHC Access Point
• g(Optionnel) Thermostat d’ambiance DHC — 1 ou — 2
• hCollecteur
• iThermostat de radiateur DHC
• jChauffage au sol

8. Bizone réversible avec Interface Confort Humain

Même principe qu’en 7, avec une unité réversible : l’Interface Confort Humain pilote la zone principale (plancher chauffant, chauffage et rafraîchissement) via le DHC Multi IO Box, les radiateurs de l’autre zone via les thermostats de radiateur DHC.

• aDaikin Altherma
• bP1/P2
• cInterface Confort Humain (BRC1HHDA)
• dRelais
• eDemande du radiateur
• fDHC Multi IO Box
• gDHC Access Point
• h(Optionnel) Thermostat d’ambiance DHC — 1 ou — 2
• iCollecteur
• jThermostat de radiateur DHC
• kChauffage au sol

Les accessoires Daikin Home Controls

Source : guide d’application Daikin Home Controls EKRACP* / EKRCTR* / EKRMIB* / EKRRVA* / EKRSEN* / EKRSIB* / EKRUFH*, réf. 4P701747-1B (2024.03). L’application spéciale « zone unique réversible avec déshumidificateur » n’est disponible qu’en Italie et n’est pas reprise ici.
