Relais actionneur réversible Daikin HomeControls - EKRMIBEV1V3

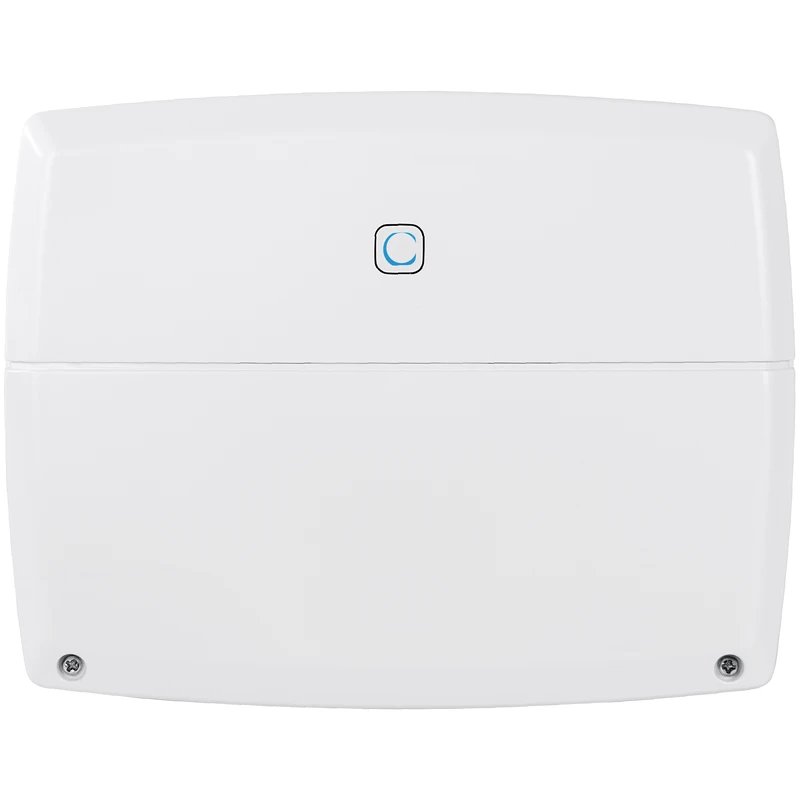

DHC Multi IO Box — EKRMIBEV1V3

Le DHC Multi IO Box connecte votre unité Daikin Altherma à l’écosystème Daikin Home Controls. Il permet une régulation confortable et à la demande de la température intérieure, à la fois pour le chauffage et le rafraîchissement, à condition que votre unité Daikin Altherma soit réversible. Pour une unité chauffage seul, le Boîtier de base IO Box DHC suffit.

Fonctionnement et limites

• En zone unique : chauffage et rafraîchissement du plancher chauffant, avec un thermostat d’ambiance DHC par pièce.
• En bizone : la zone principale (plancher chauffant ou convecteurs) assure le rafraîchissement ; la zone supplémentaire ne peut recevoir que des thermostats de radiateur DHC et n’est pas rafraîchie.
• La commutation chauffage/rafraîchissement se fait sur l’unité ou dans ONECTA, jamais depuis les accessoires.

Configurations où cet accessoire intervient

• 3. Zone unique, chauffage et rafraîchissement
• 6. Bizone, chauffage et rafraîchissement
• 8. Bizone réversible avec Interface Confort Humain

Schémas, légendes et matériel complet : Configurations Daikin HomeControls.

L’écosystème Daikin Home Controls

Daikin Home Controls (DHC) est une sélection d’accessoires sans fil qui étendent votre unité Daikin Altherma pour offrir une régulation à la demande et pièce par pièce du chauffage, et du rafraîchissement si votre unité est prévue pour cela. La température intérieure est surveillée par des thermostats d’ambiance DHC, des thermostats de radiateur DHC ou un capteur d’ambiance DHC ; la régulation est commandée par le dispositif de régulation du chauffage au sol DHC ou par les thermostats de radiateur. Le système dialogue avec l’Altherma par le DHC Multi IO Box (unités réversibles) ou le boîtier de base IO Box DHC (chauffage seul). Le DHC Access Point fournit l’accès au nuage ONECTA : configuration intuitive, programmes de chauffage et de rafraîchissement par pièce, mode vacances. Le chauffage est régulé automatiquement, et vous pouvez à tout moment ajuster la température souhaitée.

Mise en service dans ONECTA

1. Ouvrez l’application ONECTA et touchez le symbole +.
2. Choisissez Add Daikin Home Controls puis Add DHC Accessory.
3. Allumez l’accessoire ou appuyez sur son bouton système DHC : le DHC Access Point le détecte.
4. Confirmez le type, saisissez les 4 derniers chiffres de l’identifiant unique ou scannez le code QR fourni.
5. L’application vous guide ensuite dans la configuration de l’accessoire et de l’écosystème.

À savoir avant d’installer

• Une pièce régulée doit avoir un émetteur piloté par DHC (thermostat de radiateur, ou plancher chauffant via le dispositif de régulation) et un accessoire qui mesure la température (thermostat d’ambiance, capteur d’ambiance ou thermostat de radiateur).
• Gardez toujours une distance minimale de 50 cm entre les accessoires DHC. Communication sans fil : ne placez aucun accessoire dans un boîtier métallique.
• La commutation chauffage/rafraîchissement se fait uniquement sur l’unité ou dans l’application ONECTA, pas depuis les accessoires DHC.
• Les accessoires DHC fonctionnent toujours avec les contacts du thermostat externe à distance de l’Altherma ; les réglages installateur (MMI) doivent être faits au préalable.

Source : guide d’application Daikin Home Controls EKRACP* / EKRCTR* / EKRMIB* / EKRRVA* / EKRSEN* / EKRSIB* / EKRUFH*, réf. 4P701747-1B (2024.03).
