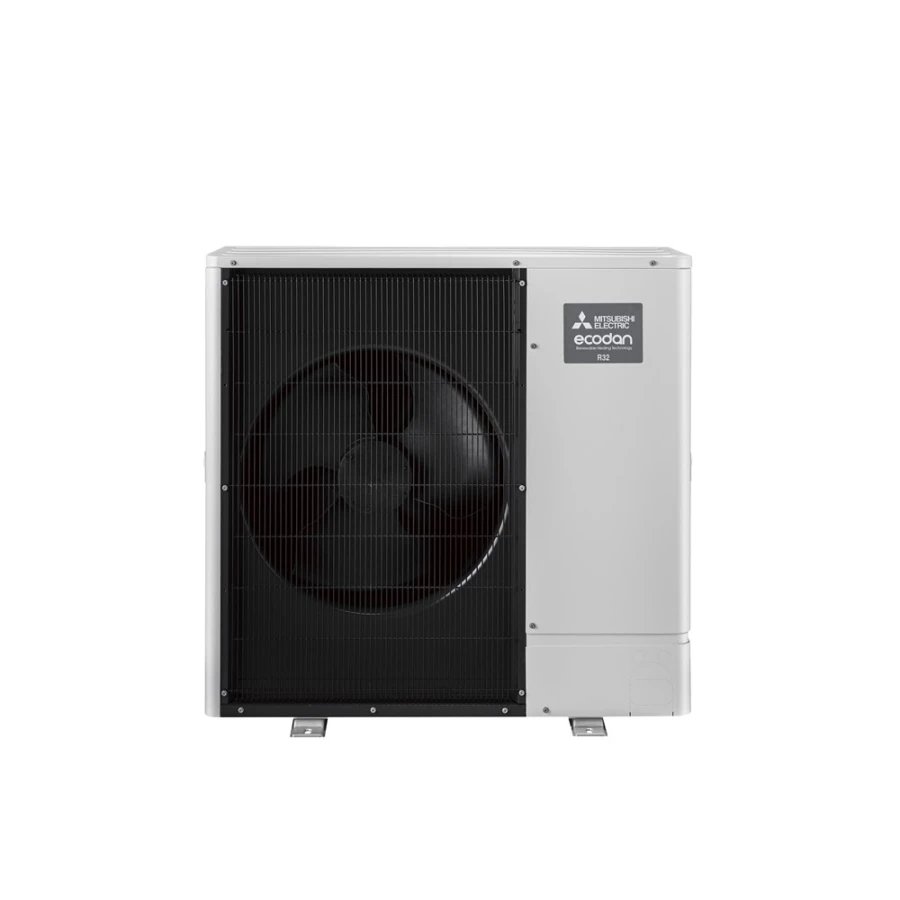

Groupe extérieur Ecodan Eco Inverter Silence 6 kW monophasé R290 - PUZ-WZ60VAA PUZ-WZ60VAA
search
  • Groupe extérieur Ecodan Eco Inverter Silence 6 kW monophasé R290 - PUZ-WZ60VAA PUZ-WZ60VAA
  • Groupe extérieur Ecodan Eco Inverter Silence 6 kW monophasé R290 - PUZ-WZ60VAA PUZ-WZ60VAA
🔥 Chauffage 35 °C
Classe énergétique chauffage 35 °C A+++
Plancher chauffant
🔥 Chauffage 55 °C
Classe énergétique chauffage 55 °C A++
Radiateurs
Classes saisonnières de chauffage (règlement UE 811/2013) selon la température de départ d'eau ; eau chaude sanitaire selon le profil de soutirage. Ensemble PUZ-WZ60VAA / ERPX-VM6E (registre EPREL).

Ecodan eco inverter silence R290 6 kW — groupe extérieur PAC air-eau Mitsubishi PUZ-WZ60VAA

6 977 €
3 488 € -50%
TVA incluse de 20 %, soit 2907 € HT
TTC Livraison sous 5 jours
Livraison sous 5 jours
Ensemble complet avec module hydraulique
Module hydraulique compatible
Quantité
Référence : PUZ-WZ60VAA
Paiement 100% sécurisé
VISA AMERICANEXPRESS CB PayPal Payer en plusieurs fois

Groupe extérieur Ecodan Eco Inverter Silence 6 kW monophasé R290 — référence Mitsubishi Electric PUZ-WZ60VAA, vendue seule (unité intérieure ou groupe extérieur à associer selon le tableau de combinaisons du constructeur).
Demande de devis

Groupe extérieur Ecodan Eco Inverter Silence 6 kW monophasé R290

Référence constructeur PUZ-WZ60VAA (Mitsubishi Electric). Cette unité est proposée seule, pour compléter une installation existante ou composer un ensemble sur mesure : vérifiez la compatibilité avec l'unité associée (tableau de combinaisons Mitsubishi Electric) ou demandez-nous un devis complet avec liaisons, accessoires et pose.

Points clés

  • Pièce d'origine Mitsubishi Electric, garantie constructeur
  • Prix HT hors pose ; mise en service par un professionnel qualifié
i Informations sur les accessoires

Les accessoires présentés ici sont compatibles avec ce produit. Cette sélection n'est pas nécessairement exhaustive : si vous ne trouvez pas l'accessoire recherché, contactez-nous, nous vous conseillerons la solution adaptée.

PUZ-WZ60VAA

Fiche technique

Puissance nominale
6 kW
Température de sortie d'eau chauffage maxi
75 °C (sans appoint jusqu'à -15 °C ext.)
Dimension unité extérieure - H x L x P
1050 x 1020 x 480
Gaz préchargé d'usine
R290 (PRP 3)
Garantie constructeur
3 ans pièces
Raccordement PAC
Liaison hydraulique
Alimentation électrique
230 V monophasé (1P+N+T, 50 Hz)
Puissance chauffage grand froid
6,2 kW à -7 °C · 5,4 kW à -15 °C (eau 35 °C)

Garantie nationale Mitsubishi Electric France

  • 3 ans pièces

Main-d'œuvre, déplacement et diagnostic par un professionnel certifié restent à la charge du client. Voir conditions complètes dans nos CGV.

Plus d'infos

Une pompe à chaleur air/eau ne se raccorde pas comme une chaudière : son circulateur, son débit minimal et son cycle de dégivrage imposent une hydraulique précise. Voici le montage de référence sur radiateurs, avec une bouteille de mélange et un filtre magnétique sur le retour.

Schéma hydraulique simplifié d'une pompe à chaleur air/eau : groupe extérieur, module hydraulique, bouteille de mélange, radiateur et filtre magnétique
Départ chauffage Retour vers le module Retour chauffage Liaison groupe extérieur ↔ module

Comment ça fonctionne

  1. Le groupe extérieur capte les calories de l'air extérieur, même par grand froid.
  2. Le module hydraulique les transmet à l'eau du circuit ; son circulateur intégré pousse cette eau chaude vers la bouteille de mélange (départ, en rouge). Aucune pompe supplémentaire n'est nécessaire sur ce tronçon.
  3. La bouteille de mélange sépare le circuit de la PAC (primaire) du circuit des radiateurs (secondaire) : chacun garde son propre débit.
  4. Les émetteurs cèdent la chaleur aux pièces ; l'eau refroidie revient (retour, en bleu) en traversant le filtre magnétique avant de rejoindre la bouteille, puis le module.

À quoi sert chaque élément

  • Circulateur du module — il doit assurer en permanence le débit minimal exigé par le constructeur (environ 10 à 20 l/min selon la puissance), quelle que soit la position des robinets thermostatiques.
  • Bouteille de mélange (découplage) — quand les robinets se ferment, le débit côté radiateurs chute mais le circulateur de la PAC continue de tourner sans être étranglé : plus de défaut de débit ni de cycles courts qui usent le compresseur. Elle apporte aussi le volume d'eau tampon nécessaire au dégivrage (Daikin demande environ 25 L minimum dans le circuit), permet de brancher plusieurs circuits (radiateurs + plancher chauffant) et dégaze/décante l'eau. Repère : 25 L jusqu'à 8 kW, 50 L jusqu'à 16 kW.
  • Filtre magnétique anti-boue — monté sur le retour, avec deux vannes d'isolement. Il retient la magnétite arrachée aux radiateurs acier, qui colmate l'échangeur à plaques de la PAC et use le circulateur : c'est la première cause de panne prématurée, et les constructeurs conditionnent leur garantie à sa présence.
  • Émetteurs — la PAC donne son meilleur rendement avec un départ bas : 35 °C sur plancher chauffant, 45 à 55 °C sur radiateurs. Conservez un radiateur sans robinet thermostatique (ou un by-pass) pour garder un débit minimal côté secondaire.

Points clés à la pose

  • Rincer le réseau existant avant de raccorder la PAC (rénovation) ; ajouter un inhibiteur de corrosion.
  • Vannes d'isolement sur les quatre piquages de la bouteille et de part et d'autre du filtre ; purgeur en tête de bouteille, vidange en pied.
  • Débit primaire légèrement supérieur au débit secondaire, sinon du retour froid se mélange au départ et les radiateurs tiédissent.
  • Sonde de départ de la régulation placée après la bouteille, sur le départ radiateurs.
  • Ne jamais réduire le diamètre entre le module et la bouteille ; isoler toute la tuyauterie, bouteille et filtre compris.
  • Monobloc : protéger les tuyaux extérieurs contre le gel (vannes antigel, glycol selon notice ou fonction hors-gel).

Schéma de principe : soupape, vase d'expansion et disconnecteur ne sont pas représentés. La notice d'installation du modèle (débits, volume d'eau, diamètres) fait foi. Besoin d'un conseil sur votre installation ? Contactez-nous.

Autre montage courant : la bouteille de découplage Thermador sépare le circuit primaire de la pompe à chaleur (module hydraulique ↔ bouteille) du circuit secondaire des émetteurs (bouteille ↔ radiateurs), chacun avec son propre débit.

Schéma hydraulique d'une pompe à chaleur air/eau avec bouteille de découplage Thermador : groupe extérieur, module hydraulique, bouteille, circulateur et radiateur
Départ chauffage Retour chauffage

Comment ça fonctionne

  1. Le groupe extérieur capte les calories de l'air extérieur, même par grand froid.
  2. Le module hydraulique les transmet à l'eau du circuit primaire ; son circulateur intégré pousse cette eau chaude vers la bouteille de découplage Thermador (départ, en rouge).
  3. La bouteille Thermador boucle le circuit de la PAC sur elle-même : elle sépare hydrauliquement le débit du primaire (module) de celui du secondaire (émetteurs), chacun conservant son propre débit sans interférence.
  4. De l'autre côté de la bouteille, un circulateur dédié, piloté par un thermostat sans fil de zone, pousse l'eau chaude vers les émetteurs (départ secondaire) dès que la zone demande de la chaleur ; l'eau refroidie revient (retour, en bleu) se réchauffer dans la bouteille avant de repartir.

À quoi sert chaque élément

  • Bouteille de découplage : absorbe l'écart de débit entre le circulateur de la PAC et celui des émetteurs, indispensable dès que les deux circuits n'ont pas exactement le même débit.
  • Circulateur secondaire : assure le débit et la pression nécessaires côté émetteurs, indépendamment du circulateur intégré au module hydraulique. Il est commandé par un thermostat sans fil de zone : il tourne tant que la zone demande de la chaleur et s'arrête une fois la consigne atteinte.
  • Vannes thermostatiques : chaque radiateur est régulé par sa vanne thermostatique, qui module son débit selon la température de la pièce. Un radiateur doit toujours rester sans vanne thermostatique (couloir, salle de bains…) : il sert de by-pass et garantit un débit minimal au circulateur lorsque toutes les autres vannes sont fermées.
  • Vannes d'isolement sur les quatre piquages de la bouteille ; purgeur et vase d'expansion en tête, vidange en pied.
  • Isoler toute la tuyauterie, bouteille comprise, pour éviter les pertes thermiques.
  • Sonde de régulation placée après la bouteille, sur le départ des émetteurs.
  • Conserver toujours un radiateur sans vanne thermostatique sur le secondaire (by-pass) : sans lui, le circulateur tournerait à vide quand tous les radiateurs sont fermés.

Schéma de principe : soupape, vase d'expansion, disconnecteur et filtre ne sont pas représentés. La notice d'installation du modèle fait foi. Besoin d'un conseil sur votre installation ? Contactez-nous.
