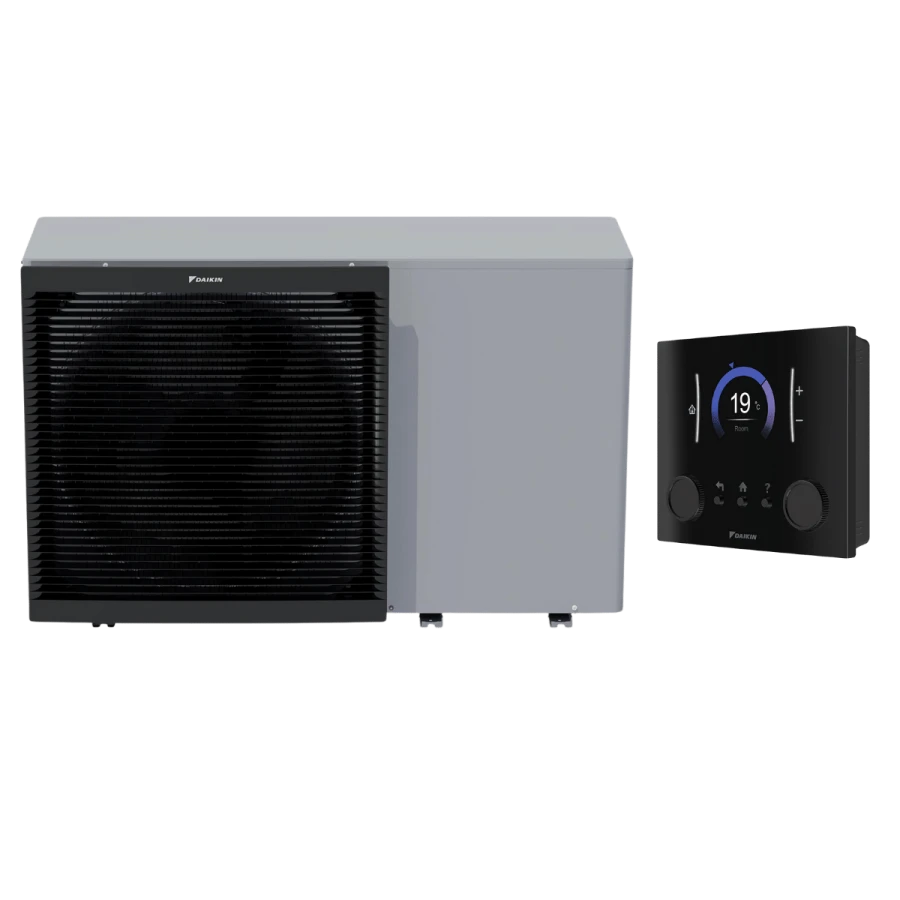

Altherma 3 M R32 de 14 kW monophasée avec appoint élec 3 kW — PAC air-eau monobloc réversible Daikin EBLA14D3V3

Comment ça fonctionne

1. Le groupe extérieur capte les calories de l'air extérieur, même par grand froid.
2. Le module hydraulique les transmet à l'eau du circuit ; son circulateur intégré pousse cette eau chaude vers la bouteille de mélange (départ, en rouge). Aucune pompe supplémentaire n'est nécessaire sur ce tronçon.
3. La bouteille de mélange sépare le circuit de la PAC (primaire) du circuit des radiateurs (secondaire) : chacun garde son propre débit.
4. Les émetteurs cèdent la chaleur aux pièces ; l'eau refroidie revient (retour, en bleu) en traversant le filtre magnétique avant de rejoindre la bouteille, puis le module.

À quoi sert chaque élément

• Circulateur du module — il doit assurer en permanence le débit minimal exigé par le constructeur (environ 10 à 20 l/min selon la puissance), quelle que soit la position des robinets thermostatiques.
• Bouteille de mélange (découplage) — quand les robinets se ferment, le débit côté radiateurs chute mais le circulateur de la PAC continue de tourner sans être étranglé : plus de défaut de débit ni de cycles courts qui usent le compresseur. Elle apporte aussi le volume d'eau tampon nécessaire au dégivrage (Daikin demande environ 25 L minimum dans le circuit), permet de brancher plusieurs circuits (radiateurs + plancher chauffant) et dégaze/décante l'eau. Repère : 25 L jusqu'à 8 kW, 50 L jusqu'à 16 kW.
• Filtre magnétique anti-boue — monté sur le retour, avec deux vannes d'isolement. Il retient la magnétite arrachée aux radiateurs acier, qui colmate l'échangeur à plaques de la PAC et use le circulateur : c'est la première cause de panne prématurée, et les constructeurs conditionnent leur garantie à sa présence.
• Émetteurs — la PAC donne son meilleur rendement avec un départ bas : 35 °C sur plancher chauffant, 45 à 55 °C sur radiateurs. Conservez un radiateur sans robinet thermostatique (ou un by-pass) pour garder un débit minimal côté secondaire.

Comment ça fonctionne

1. Le groupe extérieur capte les calories de l'air extérieur, même par grand froid.
2. Le module hydraulique les transmet à l'eau du circuit primaire ; son circulateur intégré pousse cette eau chaude vers la bouteille de découplage Thermador (départ, en rouge).
3. La bouteille Thermador boucle le circuit de la PAC sur elle-même : elle sépare hydrauliquement le débit du primaire (module) de celui du secondaire (émetteurs), chacun conservant son propre débit sans interférence.
4. De l'autre côté de la bouteille, un circulateur dédié, piloté par un thermostat sans fil de zone, pousse l'eau chaude vers les émetteurs (départ secondaire) dès que la zone demande de la chaleur ; l'eau refroidie revient (retour, en bleu) se réchauffer dans la bouteille avant de repartir.

À quoi sert chaque élément

• Bouteille de découplage : absorbe l'écart de débit entre le circulateur de la PAC et celui des émetteurs, indispensable dès que les deux circuits n'ont pas exactement le même débit.
• Circulateur secondaire : assure le débit et la pression nécessaires côté émetteurs, indépendamment du circulateur intégré au module hydraulique. Il est commandé par un thermostat sans fil de zone : il tourne tant que la zone demande de la chaleur et s'arrête une fois la consigne atteinte.
• Vannes thermostatiques : chaque radiateur est régulé par sa vanne thermostatique, qui module son débit selon la température de la pièce. Un radiateur doit toujours rester sans vanne thermostatique (couloir, salle de bains…) : il sert de by-pass et garantit un débit minimal au circulateur lorsque toutes les autres vannes sont fermées.
